不銹鋼蝶閥

不銹鋼對夾式軟密封蝶閥


D71X-10/16P 不銹鋼對夾式軟密封蝶閥由不銹鋼橡膠密封蝶閥和不銹鋼閥板、閥桿構成。適用于如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D71X 不銹鋼對夾式軟密封蝶閥產品概述:

D71X-10/16P 不銹鋼對夾式軟密封蝶閥由不銹鋼橡膠密封蝶閥和不銹鋼閥板、閥桿構成。適用于如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D71X 不銹鋼對夾式軟密封蝶閥主要特為:

1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。

D71X 不銹鋼對夾式軟密封蝶閥采用標準:

設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

D71X 不銹鋼對夾式軟密封蝶閥主要技術參數:


公稱通徑

DN(mm)

50~800

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱

材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O

























D71X 不銹鋼對夾式軟密封蝶閥密封材料選用和適用溫度:


材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1


耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

適用工作溫度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

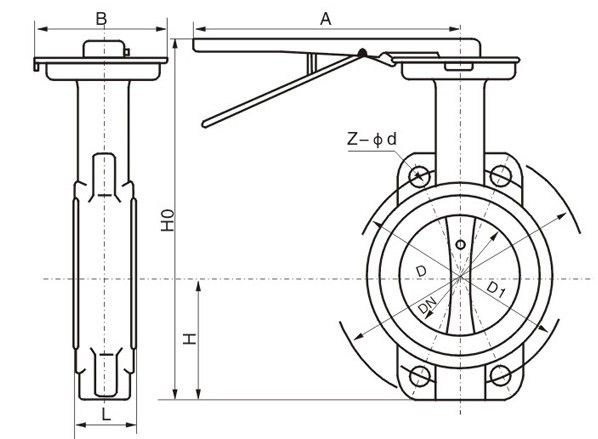

D71X 不銹鋼對夾式軟密封蝶閥主要外形連接尺寸:



DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-dDOn-dDOn-d
5043632352701101104-141254-181254-18
6546702502701101304-141454-181454-18
8046832752701101504-181608-181608-18
100521053162701101704-181808-181808-18
125561153403101102008-182108-182108-18
150561373763101102258-182408-222408-22
200601644303531502808-182958-222958-22
2506820649935315033512-1835012-2235512-26
3007823057038015039512-2240012-2241012-26
