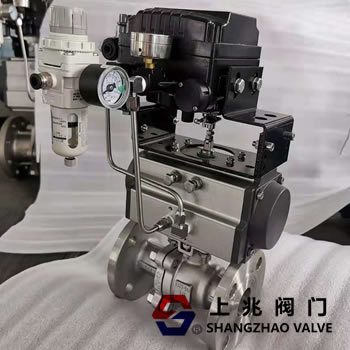

ZSHO氣動切斷閥
日期： 23-04-18 閱讀次數：
ZSHO氣動切斷閥的工作原理；
ZSHO氣動切斷閥由高精度氣動執行機構和優質球閥組成，屬于氣動開關球閥。氣動切斷球閥密封性能優良，流通能力大，結構簡單，使用壽命長，維修方便。氣動截止球閥執行機構具有結構簡單緊湊、性能優良、輸出扭矩大的特點。氣動開關球閥還配有行程限位開關、電磁閥、減壓閥和0.4-0.7MPa氣源，實現開關操作，并發出兩對無源觸點信號指示閥門的開關。
執行器分為單動式和雙動式。單作用式的獨特優點是，一旦動力源發生故障，氣動開關球閥將根據控制系統的要求自動處于開啟或關閉位置。
氣動緊急切斷閥廣泛應用于化工、石油、紡織、電力、食品制藥、制冷、航空、航天、造紙等工業領域，不僅能控制氣體、液體和蒸汽介質，還能控制污水和纖維的性質。
ZSHO氣動切斷閥特點:
流體阻力小，球閥是所有閥門中流體阻力最小的。即使直徑減小的球閥的流體阻力也非常小。
推力軸承可以減少閥桿的摩擦力矩，使閥桿長時間平穩靈活地運轉。
閥座的密封性能好，用PTFE等彈性材料制成的密封圈容易密封，球閥的密封能力隨著介質壓力的增加而增強。
4。閥桿密封可靠。
由于閥桿只是像旋轉一樣運動而不提升，閥桿的填料密封不易損壞，密封能力隨著介質的壓力而增強。
由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，因此球閥的使用壽命長。
ZSHO氣動切斷閥性能:
公稱壓力MPaPN1.6、2.5、4.0和6.4MPa，
泄漏:軟密封:零泄漏；
硬密封:≤額定流量的10-5。
閥體形式兩級閥體浮球兩級閥體固定球
閥芯形式O型球形閥芯
密封填料PTFE，金屬石墨纏繞墊片
連接形式法蘭，焊接，螺紋
流量特性近似快開特性
適用溫度PTFE≤150℃，RTFE≤180℃，PPL≤300℃，硬密封≤450℃
執行機構技術參數:
執行機構型號AT，AW系列單作用和雙作用氣動執行機構。供氣壓力為0.4 ~ 0.7 MPa，供氣接口為G1、G1、G3和G1。
環境溫度-30 ~+70℃
動作形式:單作用執行機構:氣體封閉型B閥位在失氣時打開；空氣開啟K閥位置在空氣損失時關閉FC。
雙作用致動器:氣體關閉型B閥位置在氣體損失時保持FL；空氣丟失時，空氣開啟K閥位置保持FL when匹配
附件定位器、電磁閥、空氣過濾器減壓器、位置保持閥、行程開關、閥位變送器、手輪機構等。
